在完成Arduino智能小車硬件安裝后，參考一下各模塊接線說明進行接線。
主要模塊
Arduino uno R3 開發板
9g舵機
超聲波測距模塊
L298N電機驅動模塊
紅外接收頭
馬達×2
電源×2（6V，9V）

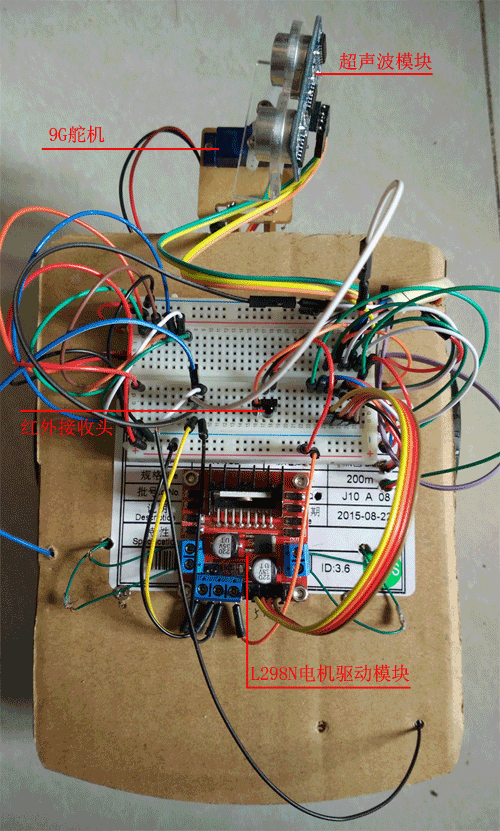

實物圖
模塊拆分說明

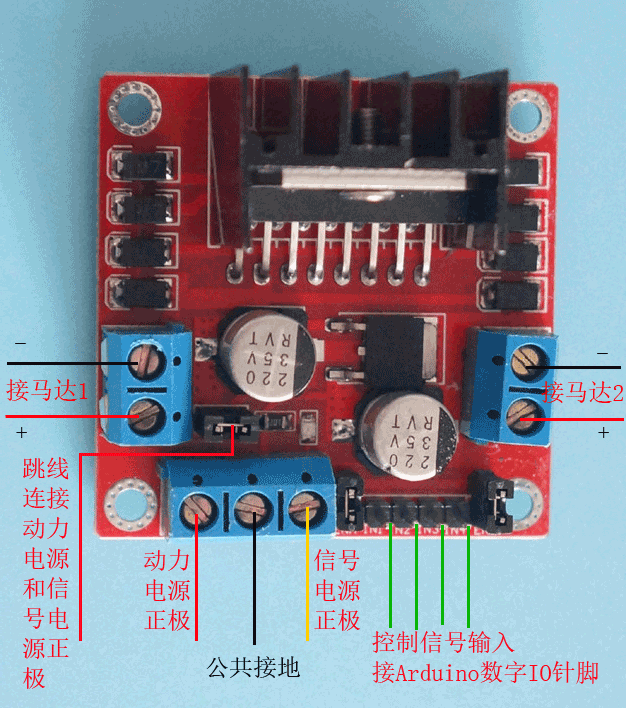

1、L298N電機驅動模塊接線如下圖

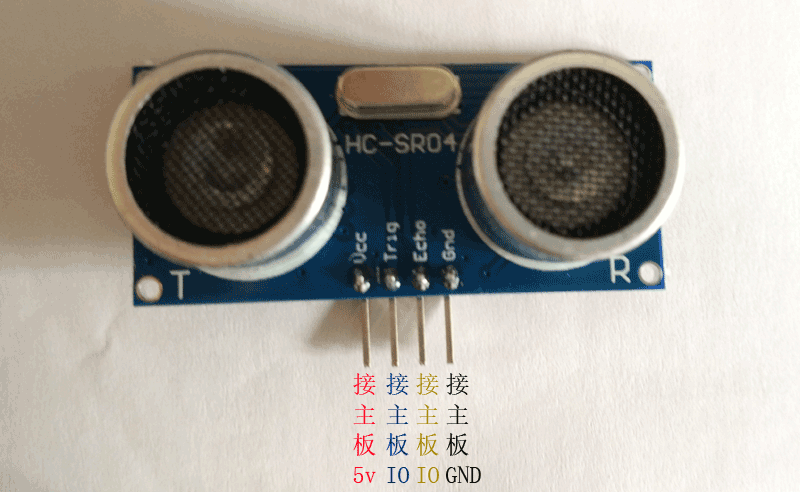

2、超聲波模塊
3、紅外接收頭

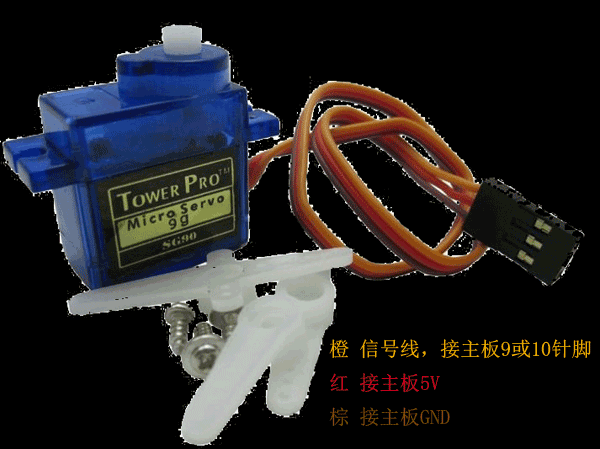

4、9G舵機

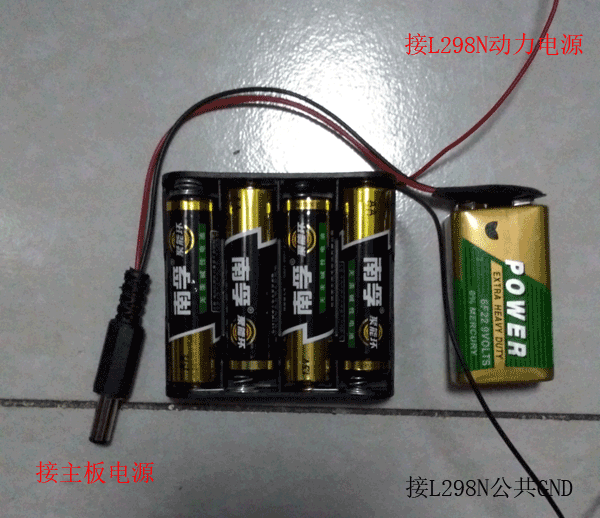

5、電源
在完成硬件組裝和接線后即可進行代碼燒制，調試工作，參考后續智能小車相關代碼。
