教你如何用一個ESP8266+arduino+ws2812開發彩色床頭創意燈-貝殼物聯，讓你與智能設備溝通更方便的物聯網云平臺

先展示下成品效果圖

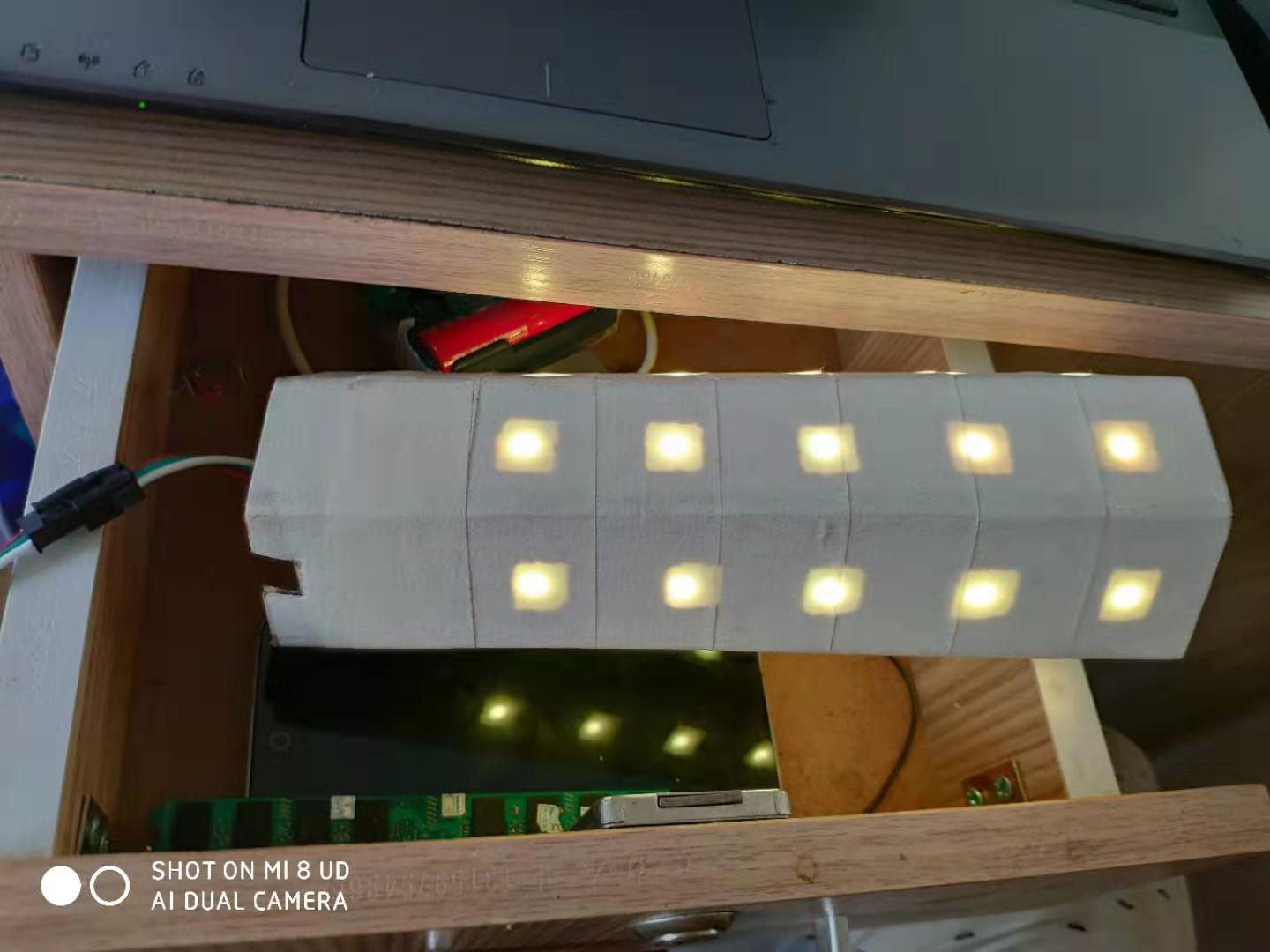

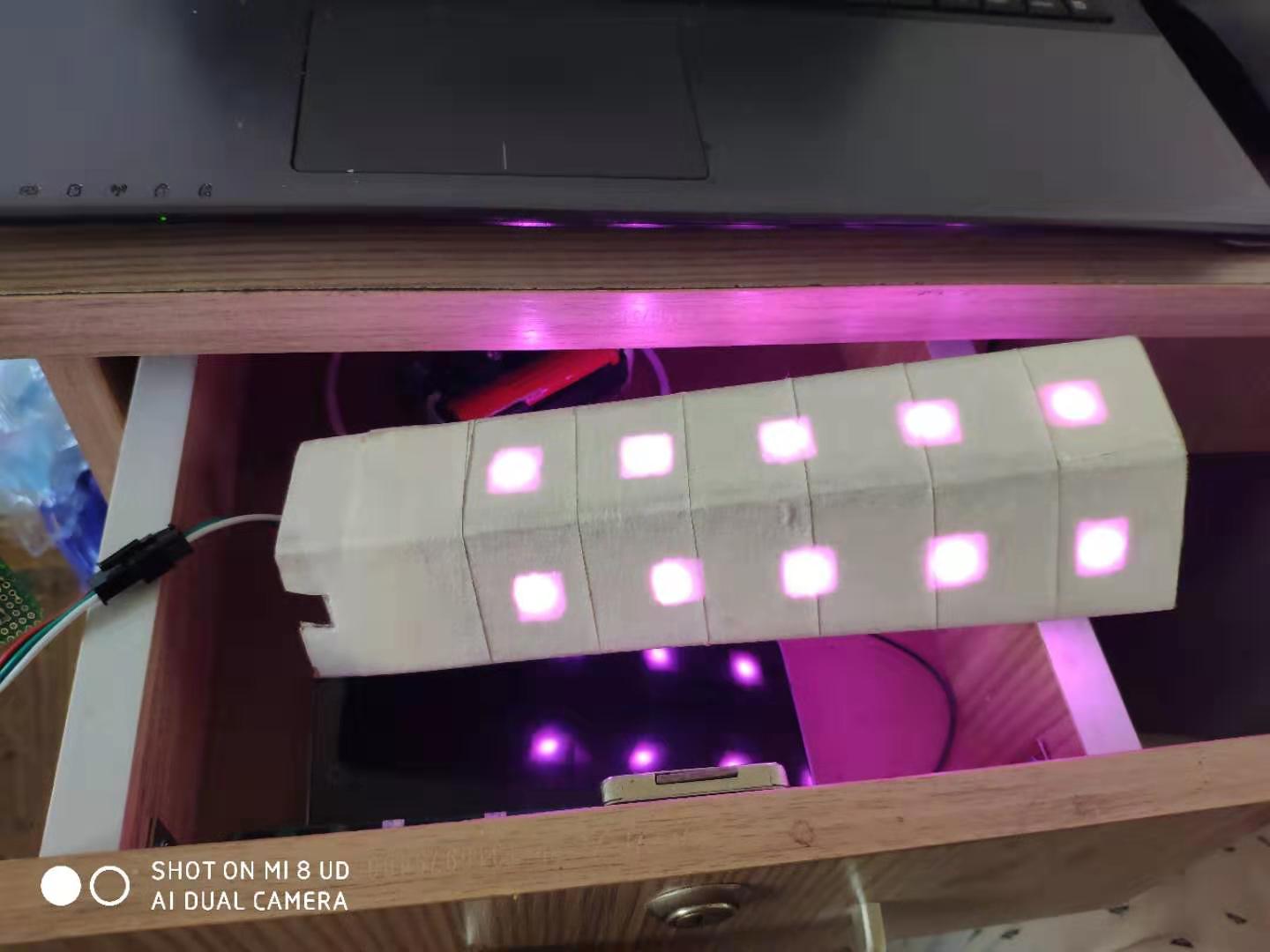

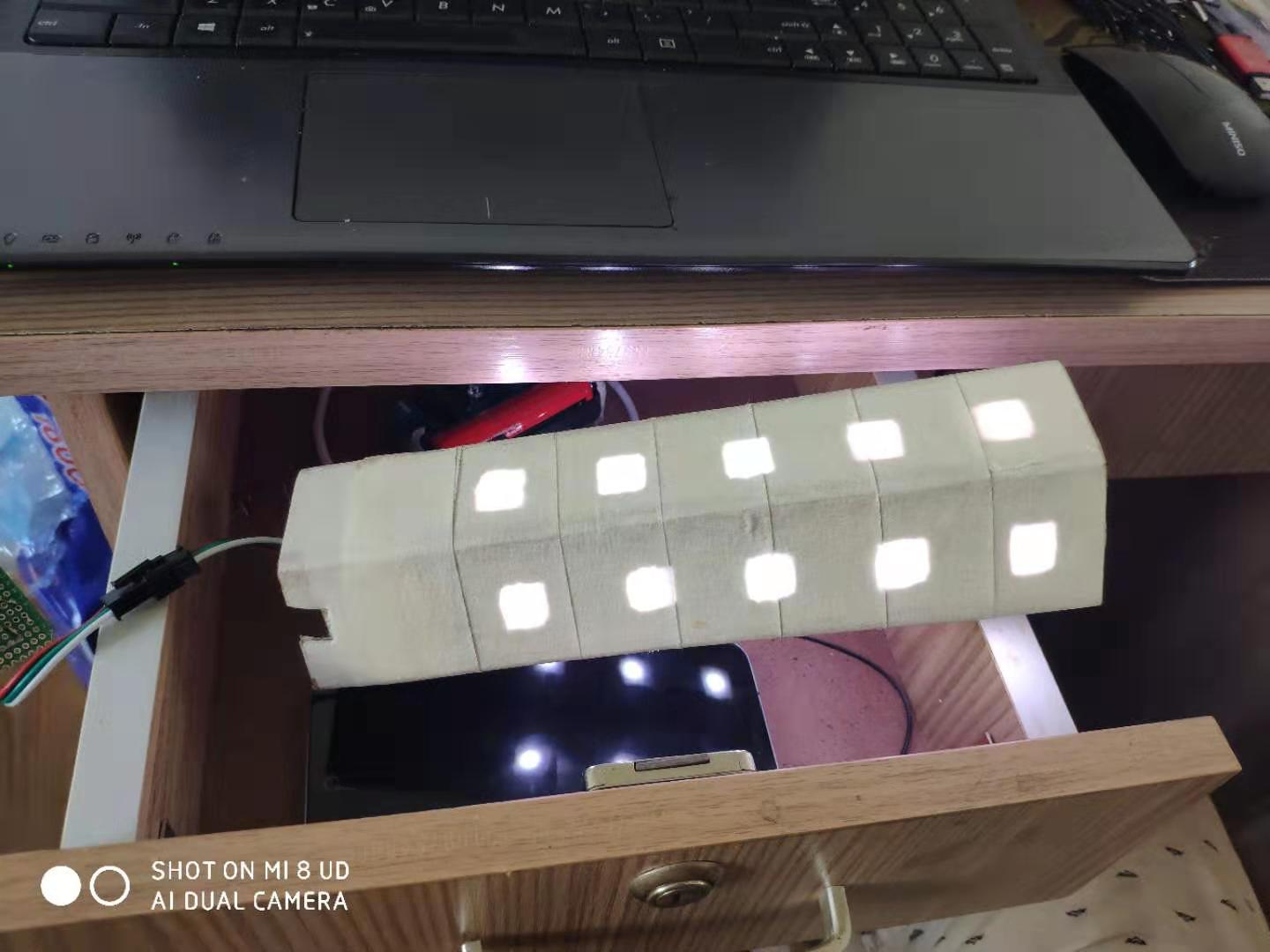

1,成品效果

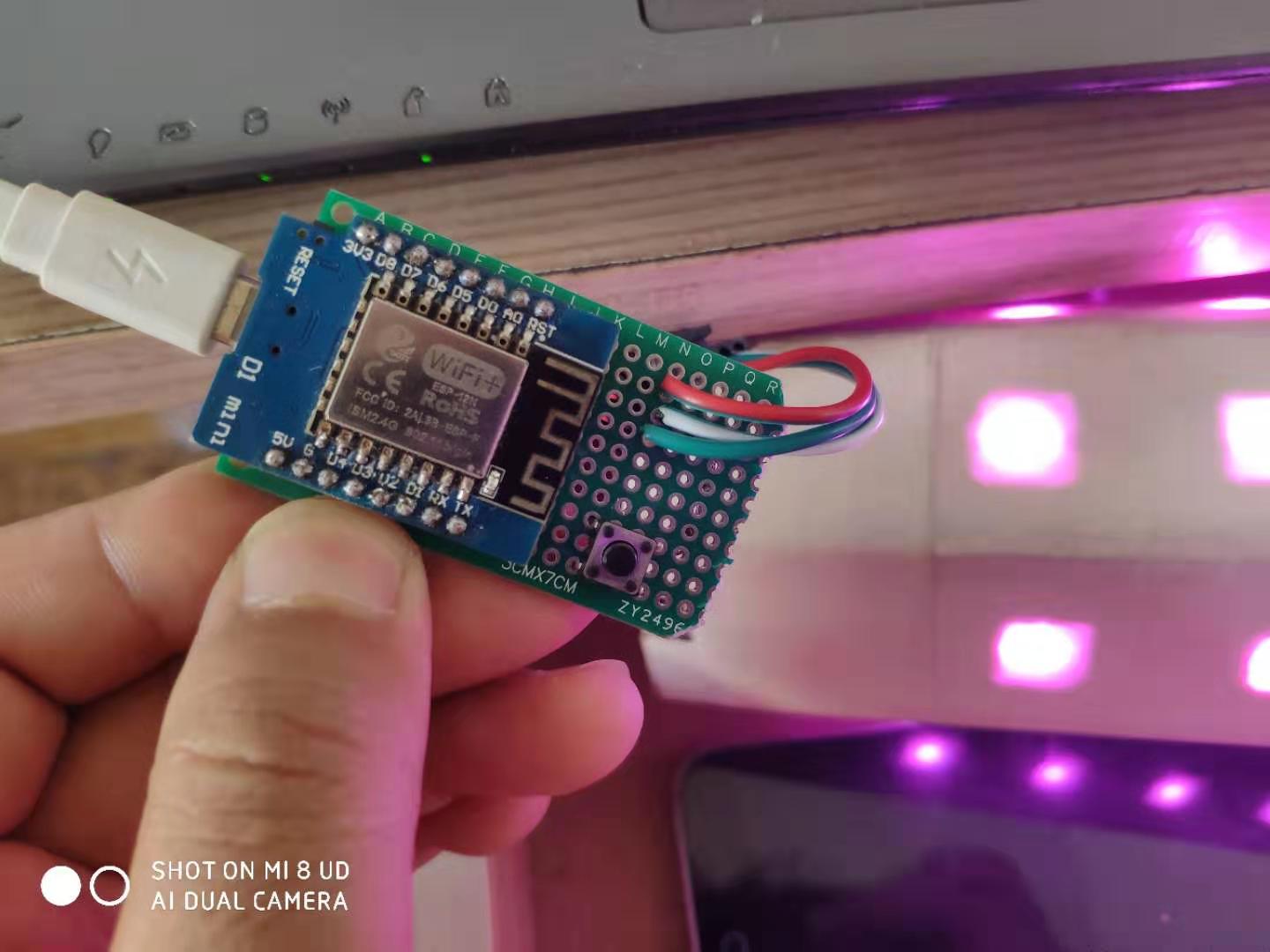

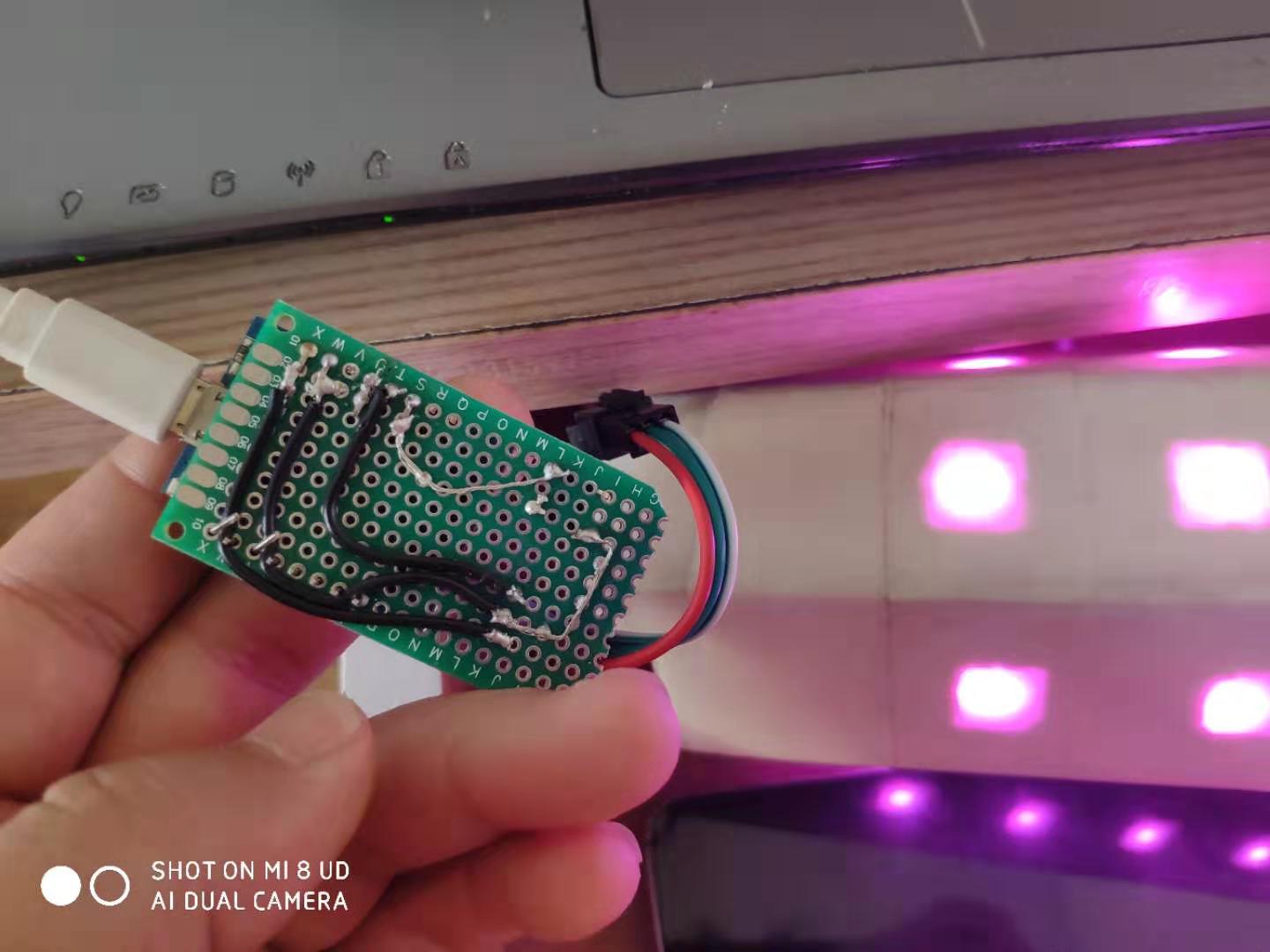

2,電路

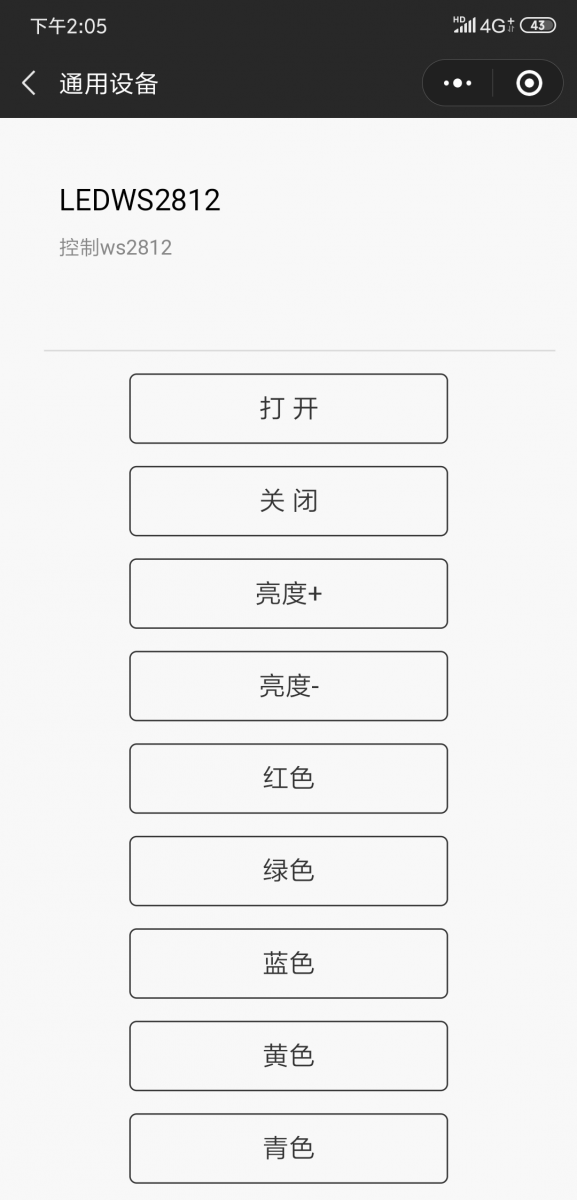

3,貝殼物聯微信控制

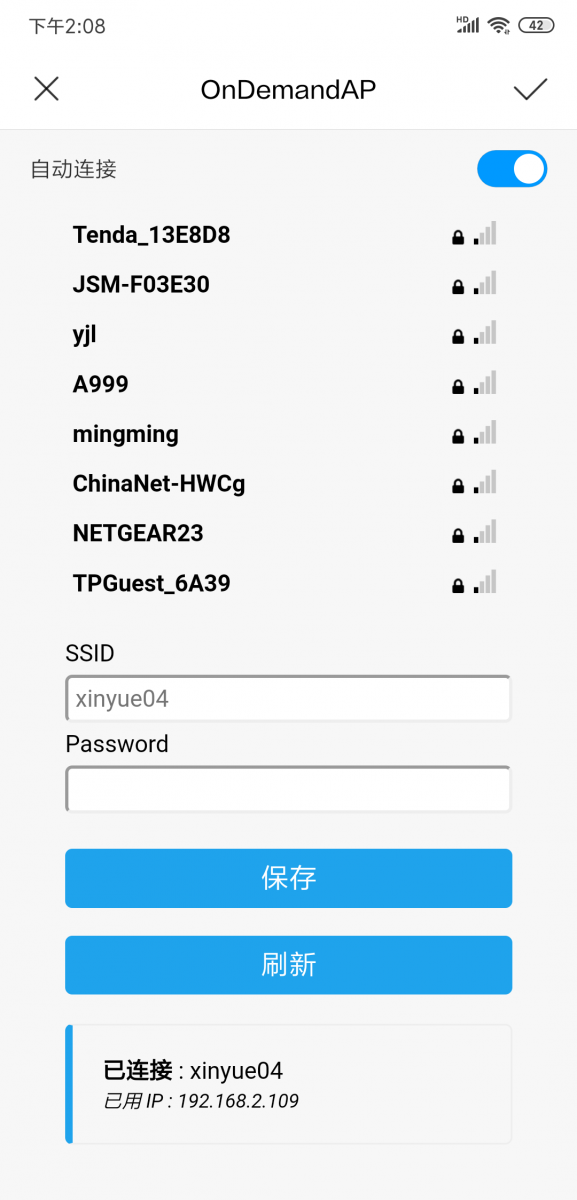

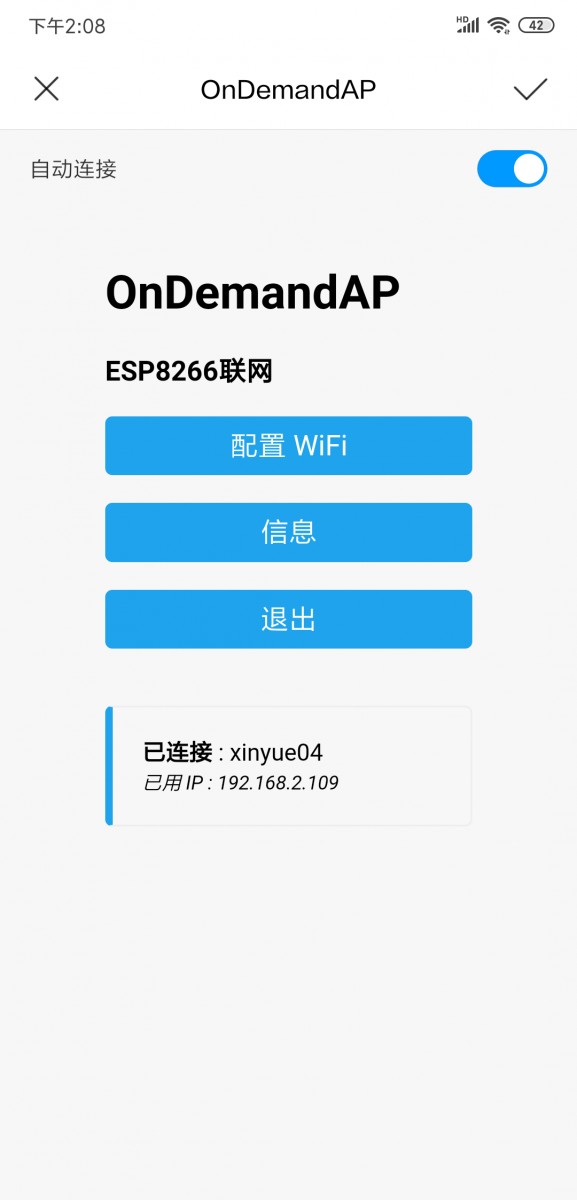

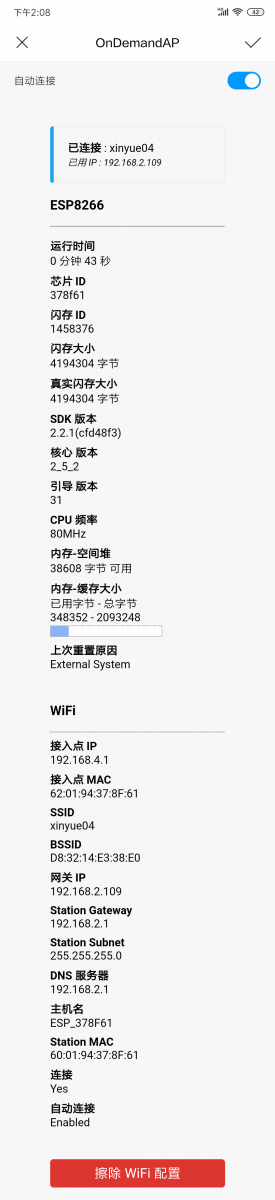

4,WIFI配網

5,下面開始說怎么實現,用一個esp8266就能控制了

(1)準備工作,

1,下載安裝arduino IDE,我的是1.8.9,隨自己喜好

2,下載所需要的庫

1-ws2812燈帶所用到的 Adafruit_NeoPixel-master 庫.

2-WIFIweb網頁配網所用到的 WiFiManager-development 庫,

3-esp8266所用到的開發板和庫,

4-貝殼物聯列成https://github.com/bigiot/bigiotArduino/archive/master.zip下載

以上就是全部用到的文件,可以自行下載,也可下載我的集合包

集合包鏈接:https://pan.baidu.com/s/1CTJUeqpQQDtTYEt8g6oWkw 提取碼:ng9e

6,arduino配置esp8266

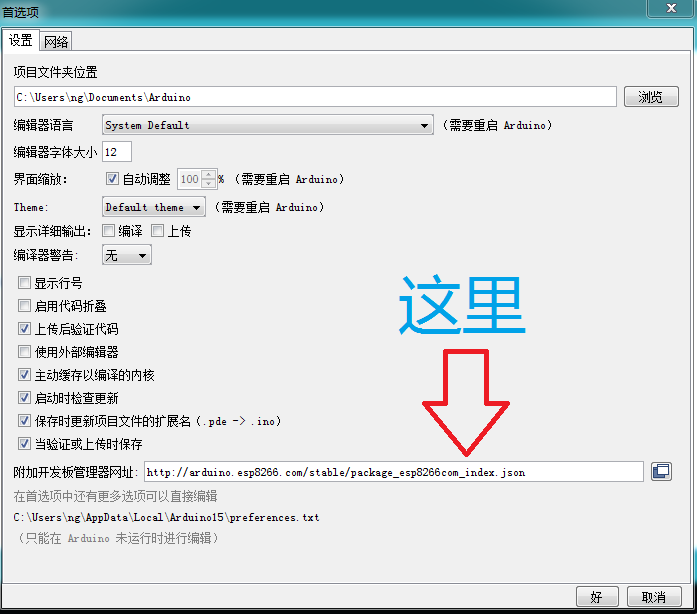

1,打開arduino 文件---首選項-----附加開發板管理網址:http://arduino.esp8266.com/stable/package_esp8266com_index.json

把這條粘貼到此處.附加開發板管理網

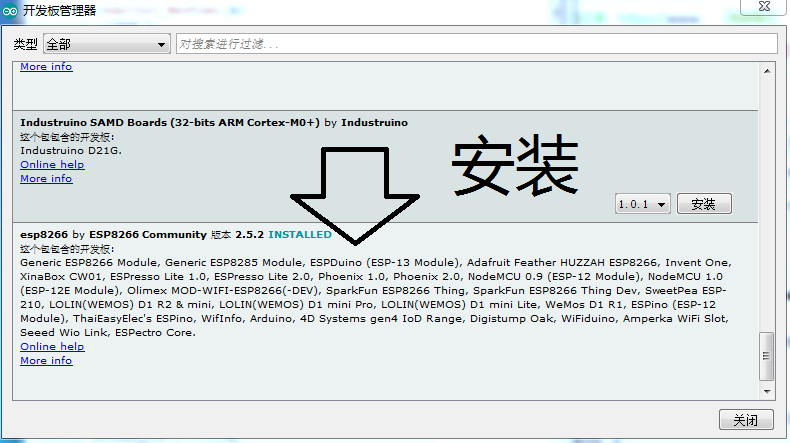

2,重啟后打開工具----管理庫----搜索esp8266 by ESP8266 Community----安裝.

7,安裝ws2812庫和web網頁配網庫

打開arduino ---項目-----加載庫------添加zip庫

依次把 Adafruit_NeoPixel-master.zip ws2812 和 WiFiManager-development.zip web配網的, 和 bigiotArduino-master.zip 貝殼物聯例子,都添加.

8,然后

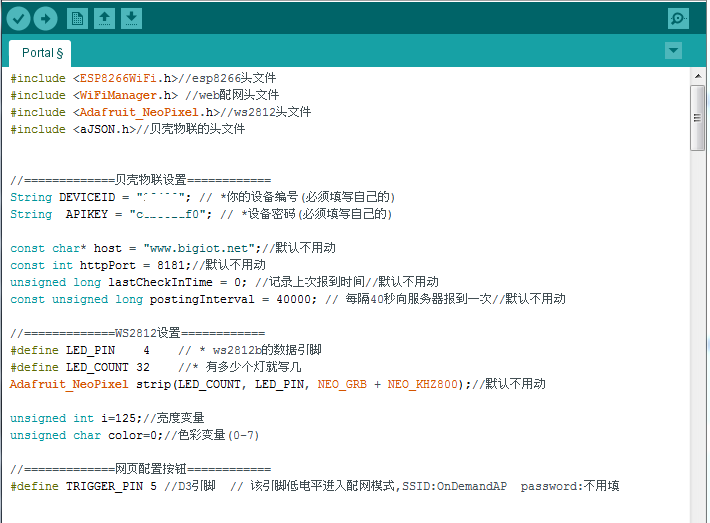

依次打開,esp8266+ws2812源碼-----Portal-----Portal.ino

按需選擇esp8266開發板,進行下載.

9,以上就是本人這一個月來辛苦研究的成果.

當然還有貝殼物聯的設備添加,這個我想應該都會把,這里就不多說了.

最后祝賀研究的小伙伴都能成功

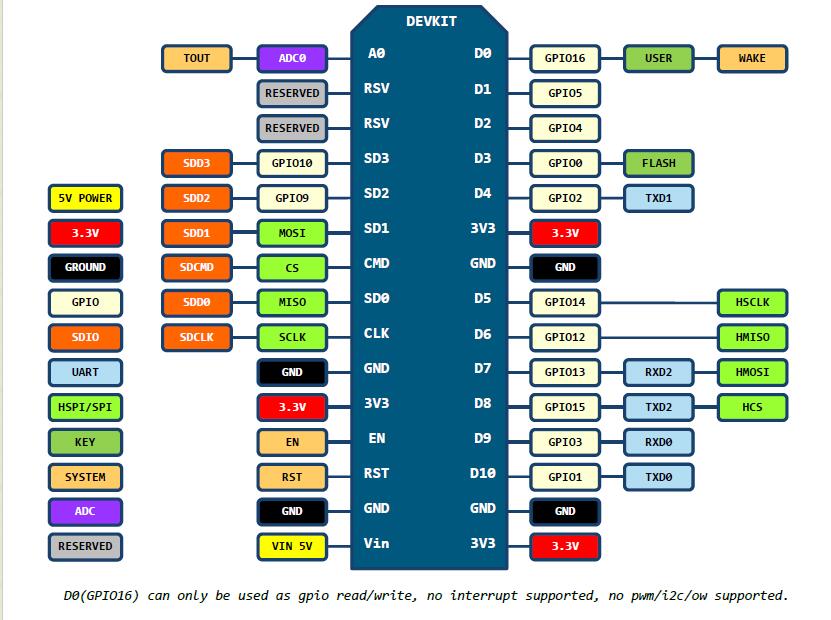

ESP8266-12f引腳對應圖

評論：共13條

貝殼物聯 評論于：2019-08-23 21:22:33

這個好，多謝分享。

孤單一個人 評論于：2019-08-24 16:46:33

有任何問題，請給我留言。

大大滴太陽 評論于：2019-08-24 16:55:06

不錯，感謝開源精神！

孤單一個人 評論于：2019-08-24 20:06:17

用esp8266-01也可以，正好一個數據io口，一個配網io口，不過它是3.3v的，需要電源電路支持。

大大滴太陽 評論于：2019-08-26 09:31:36

回復 @孤單一個人:請問strings_en.h是自己漢化的？在官方下載的是英文的

孤單一個人 回復于：2019-08-26 17:35:52

回復 @大大滴太陽:對的，是自己漢化的，官方英文的不方便。

zipcord 評論于：2019-08-30 12:01:23

必須支持啊，

孤單一個人 評論于：2019-09-25 17:08:52

下面說下esp8266MCU編寫代碼遇到的問題，
新版已加入語音提示功能，接在8266的RX引腳，各功能正常，畢竟貝殼微信版沒有返回值。
問題1，在ws2812漸變流光模式下無法被打斷。
問題2，再加入聲控開關的時候8266引腳有干擾個引腳測試沒有解決。
解決方法，準備用一片STC15W204s單片機，專門用作ws2812的驅動，和聲控開關，紅外遙控，觸摸開關。
問題得到解決。
目前能實現小愛同學控制，必須帶有紅外發射的。
ws2812的流光漸變模式也能直接中斷并改變運行方式，
只把esp8266用作中轉串口信號發送，和語音提示功能。

孤單一個人 評論于：2019-09-25 17:10:09

有時間發個新版的。

鐵血飛揚 評論于：2019-09-29 10:23:36

微信怎么設置按鍵呀，比如亮度+，發送什么命令呀。謝謝

孤單一個人 回復于：2019-09-29 23:54:26

回復 @鐵血飛揚:貝殼物聯的微信小程序可以直接自定義按鍵，亮度的話，arduino驅動2812的庫里，有個變量可以直接控制亮度。

鐵血飛揚 回復于：2019-09-30 12:06:24

回復 @孤單一個人:謝謝，在努力學習。。
