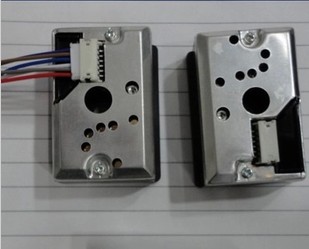

夏普GP2Y1010AU0F圖片

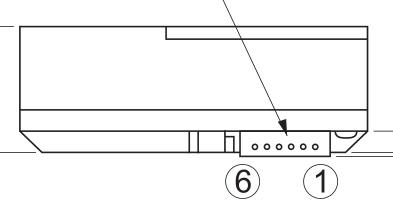

GP2Y1010AU0F引腳圖

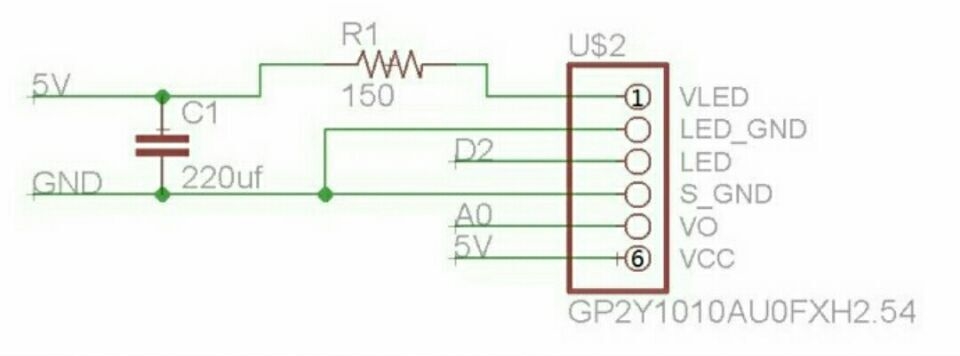

GP2Y1010AU0F接線圖

程序代碼

/*
   Arduino連接夏普GP2Y1010AU0F空氣質量傳感器檢測PM2.5
   些程序也適用于用 Arduino IDE 開發 ESP8266
*/

/* 定義引腳 */

 #define PIN_DATA_OUT A0 //連接空氣質量傳感器模擬量輸出的IO口


 #define PIN_LED_VCC 2 //空氣質量傳感器中為內部Led供電的引腳

 /* 定義時間 */
 const int DELAY_BEFORE_SAMPLING = 280; //采樣前等待時間
 const int DELAY_AFTER_SAMPLING = 40; //采樣后等待時間
 const int DELAY_LED_OFF = 9680; //間隔時間

/**
   讀取輸出電壓
*/
double getOutputV() {
  digitalWrite(PIN_LED_VCC, LOW);
  delayMicroseconds(DELAY_BEFORE_SAMPLING);
  double analogOutput = analogRead(PIN_DATA_OUT);
  delayMicroseconds(DELAY_AFTER_SAMPLING);
  digitalWrite(PIN_LED_VCC, HIGH);
  delayMicroseconds(DELAY_LED_OFF);
  //Arduino模擬量讀取值的范圍為0~1023,以下換算為0~5v
  double outputV = analogOutput / 1024 * 5;
  return outputV;
}

/**
   根據輸出電壓計算灰塵密度
*/
double getDustDensity(double outputV) {
  //輸出電壓和灰塵密度換算公式: ug/m3 = (V - 0.9) / 5 * 1000
  double ugm3 = (outputV - 0.9) / 5 * 1000;
  //去除檢測不到的范圍
  if (ugm3 < 0) {
    ugm3 = 0;
  }
  return ugm3;
}

/**
   根據灰塵密度計算AQI
   環境空氣質量指數（AQI）技術規定（試行）](http://kjs.mep.gov.cn/hjbhbz/bzwb/dqhjbh/jcgfffbz/201203/t20120302_224166.htm
*/
double getAQI(double ugm3) {
  double aqiL = 0;
  double aqiH = 0;
  double bpL = 0;
  double bpH = 0;
  double aqi = 0;
  //根據pm2.5和aqi對應關系分別計算aqi
  if (ugm3 >= 0 && ugm3 <= 35) {
    aqiL = 0;
    aqiH = 50;
    bpL = 0;
    bpH = 35;
  } else if (ugm3 > 35 && ugm3 <= 75) {
    aqiL = 50;
    aqiH = 100;
    bpL = 35;
    bpH = 75;
  } else if (ugm3 > 75 && ugm3 <= 115) {
    aqiL = 100;
    aqiH = 150;
    bpL = 75;
    bpH = 115;
  } else if (ugm3 > 115 && ugm3 <= 150) {
    aqiL = 150;
    aqiH = 200;
    bpL = 115;
    bpH = 150;
  } else if (ugm3 > 150 && ugm3 <= 250) {
    aqiL = 200;
    aqiH = 300;
    bpL = 150;
    bpH = 250;
  } else if (ugm3 > 250 && ugm3 <= 350) {
    aqiL = 300;
    aqiH = 400;
    bpL = 250;
    bpH = 350;
  } else if (ugm3 > 350) {
    aqiL = 400;
    aqiH = 500;
    bpL = 350;
    bpH = 500;
  }
  //公式aqi = (aqiH - aqiL) / (bpH - bpL) * (desity - bpL) + aqiL;
  aqi = (aqiH - aqiL) / (bpH - bpL) * (ugm3 - bpL) + aqiL;
  return aqi;
}

/**
   根據aqi獲取級別描述
*/
String getGradeInfo(double aqi) {
  String gradeInfo;
  if (aqi >= 0 && aqi <= 50) {
    gradeInfo = String("Perfect");
  } else if (aqi > 50 && aqi <= 100) {
    gradeInfo = String("Good");
  } else if (aqi > 100 && aqi <= 150) {
    gradeInfo = String("Mild polluted");
  } else if (aqi > 150 && aqi <= 200) {
    gradeInfo = String("Medium polluted");
  } else if (aqi > 200 && aqi <= 300) {
    gradeInfo = String("Heavily polluted");
  } else if (aqi > 300 && aqi <= 500) {
    gradeInfo = String("Severely polluted");
  } else {
    gradeInfo = String("Broken roof!!!");
  }
  return gradeInfo;
}

void setup() {
  Serial.begin(115200);
  pinMode(PIN_DATA_OUT, INPUT); //定義為輸入(ADC讀取模擬量)
  pinMode(PIN_LED_VCC, OUTPUT); //定義為輸出
}

void loop() {
  double outputV = getOutputV(); //采樣獲取輸出電壓
  double ugm3 = getDustDensity(outputV); //計算灰塵濃度
  double aqi = getAQI(ugm3); //計算aqi
  String gradeInfo = getGradeInfo(aqi); //計算級別

  //打印到串口
  Serial.println(String("outputV=") + outputV + "\tug/m3=" + ugm3 + "\tAQI=" + aqi + "\tgradeInfo=" + gradeInfo);

  //間隔1秒執行下次檢測
  delay(1000);
}

輸出結果

outputV=1.05	ug/m3=29.96	AQI=42.80	gradeInfo=Perfect
outputV=1.36	ug/m3=92.46	AQI=121.83	gradeInfo=Mild polluted
outputV=1.29	ug/m3=77.81	AQI=103.52	gradeInfo=Mild polluted
outputV=1.16	ug/m3=51.45	AQI=70.56	gradeInfo=Good
outputV=1.12	ug/m3=43.63	AQI=60.79	gradeInfo=Good
outputV=1.26	ug/m3=72.93	AQI=97.41	gradeInfo=Good

本文大多摘自http://blog.fantasymaker.cn/2016/01/10/pm25-aqi-detector-based-on-nodemcu/

更多信息請自行查看

關于聯網請參考網站文檔，這里不在重復。

關于數據上傳這里給大家分享一個函數格式供大家參考

void update1(int did, int inputid1, int inputid2,int inputid3,float value1 ,float value2,float value3) // 定義一次傳遞3個參數的函數

{

String str1="{\"M\":\"update\",\"ID\":\"";

str1+=did;

str1+="\",\"V\":{\"";

str1+=inputid1;

str1+="\":\"";

str1+=value1;

str1+="\",\"" ;

str1+=inputid2;

str1+="\":\"";

str1+=value2;

str1+="\",\"" ;

str1+=inputid3;

str1+="\":\"";

str1+=value3;

str1+="\"" ;

str1+="}}\n";

 client.print(str1);

//下面是串口打印 傳遞到服務器的信息，以便調試

  Serial.print("update:");

  Serial.print(inputid1);

  Serial.print("->");

  Serial.println(value1);

   Serial.print("update:");

  Serial.print(inputid2);

  Serial.print("->");

  Serial.println(value2);

   Serial.print("update:");

  Serial.print(inputid3);

  Serial.print("->");

  Serial.println(value3);

}

此函數出自網友 瘋狂的小車 借鑒網友 在路上 的勞動成果并發表的 ”用ESP8266傳遞BMP180的溫度的氣壓到貝殼云“一文
